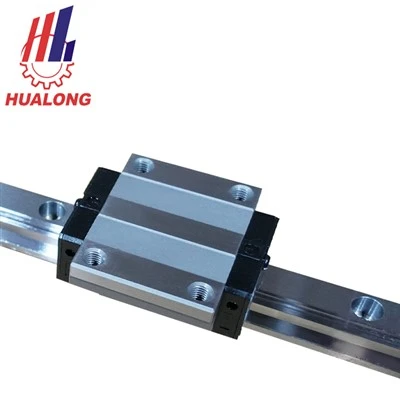

Linearni vodič kuglične prirubnice



Precizne vodilice

Ova precizna vodilica je skrojena za osnovne industrijske scenarije kao što su vrhunski-CNC obradni centri, oprema za pakovanje poluvodiča i precizni instrumenti za optičko testiranje. Izrađen od kovanog metala visoke{2}}gustine, ima čvrstu teksturu, sa fino obrađenim i glatkim stazama. Nakon montaže, prijenos radi stabilno bez pomaka ili podrhtavanja tokom rada opreme.



Ball Guide Rail

Kuglasta vodilica je precizna mehanička komponenta koja se sastoji od fiksne vodilice (sa žljebovima) i pokretnog nosača (klizača) s unutarnjim čeličnim kuglicama. Kuglice se kotrljaju između šine i kolica, omogućavajući malo{1}}trenje, visoko-precizno linearno kretanje.

1. HGH serija: četiri reda žljebova kružnog luka, automatsko centriranje, najveća nosivost, pogodna za teške centre za sečenje.
2. HEG serija: smanjuje visinu kombinacije za oko 35%, pogodno za kompaktnu opremu za automatizaciju velike brzine kao što su mašinske grede za površinsku montažu.
3. Serija HWE: proširena širina vodilice od 17 50mm, sa izvanrednom otpornošću na torziju, pogodna za upotrebu na jednom kolosijeku, pogodna za opremu za medicinsko snimanje i lagane robotske ruke.

1. Struktura prirubnice donosi veću krutost: razmak između vijaka instaliranih s obje strane je veći, a sposobnost otpora momentu prevrtanja je oko 40% veća nego kod kvadratnog tipa iste specifikacije.
2. Bezbrižna instalacija prema dolje: dno prirubnice je potpuno poravnato s površinom za ugradnju, a vijci su vertikalno zaključani kako bi se izbjeglo naginjanje kliznog bloka i vodilice zbog gravitacije.
3. Držač protiv odvajanja: Svi klizači su opremljeni čeličnim držačima kuglica, koji se neće raspršiti čak ni kada se uklone sa vodilice, osiguravajući sigurnije održavanje.
4. Tri serije pokrivaju cijelu scenu: HGW pruža teške uslove rada (dinamičko opterećenje od 14,7 do 120 kN), EGW pruža malu visinu (visina klizača od samo 18,7 mm), a WEW pruža široku širinu (povećana torzijska inercija za tri puta).
5. Bogate opcije zaptivanja: Tip prirubnice takođe podržava DD/ZZ/KK i SH/KH/DH šifre visoke otpornosti na prašinu, među kojima WEW serija ima donju zaptivku za prašinu, efikasno sprečavajući da prašina uđe ispod.

1. Visoka krutost: Velika instalacijska površina, pogodna za konzolnu ili obrnutu.
2. Automatsko centriranje: apsorbira greške pri instalaciji i smanjuje poteškoće pri montaži.
3. HEG niske montaže: Visina klizača je samo 24 mm, čime se štedi prostor na Z osi.
4. Široki HWE: Izvanredna otpornost na obrtni moment, pogodna za jednostruku upotrebu.
5. Zamjenjivost: Klizač se može zasebno zamijeniti kako bi se smanjilo vrijeme zastoja.





Strukturni dijagram linearnih vodilica



HGH serija

HEG serija

HWE serija

Primjena proizvoda



HGH prirubnica za teške uslove rada:

koristi se za osovinu Z i poprečnu gredu za teška opterećenja alatnih mašina.

HEG prirubnica niske montaže:

koristi se za opremu za automatizaciju velike brzine i šine robota.

HWE široka prirubnica:

koristi se za medicinsku, ispitnu i drugu opremu sa ograničenim prostorom, ali velikom otpornošću na torziju.



Predstavljanje i prednosti kompanije

Hualong ima 35 godina iskustva u proizvodnji preciznih transmisija, sa samostalnom tvornicom koja pokriva površinu od 50 000 kvadratnih metara i preko 300 zaposlenih (uključujući više od 40 tehničkih inženjera). Sakupio je 81 nacionalni patent. Postavili smo fleksibilnu proizvodnu liniju posebno za vodilice tipa prirubnice, sa mjesečnim proizvodnim kapacitetom do 100000 kompleta proizvoda tipa prirubnice. Naš redovni inventar pokriva glavne specifikacije HGH, HEGW i HWE serija, pružajući nestandardiziranu prilagodbu i brz odgovor 24 sata.

Nestandardna prilagođavanja i posebni procesi, tipovi prirubnica često zahtijevaju posebne površine za ugradnju. Nudimo:

1. Nestandardne upuštene rupe: Otvor, dubina i razmak mogu se prilagoditi prema crtežima, a minimalna količina narudžbe je fleksibilna.

2. Specijalni površinski tretmani: crni hrom, fosfatirajući DLC dijamantski premaz i elektroniklovanje.

3. Produženi klizač ili nestandardni krajnji razmak: Minimalna E vrijednost može doseći 10 mm, a maksimalna dužina vodilice može se produžiti na 6 metara.

4. Nepravilna prirubnica: Prema strukturi kreveta korisnika, asimetrične površine prirubnica ili nepravilni otvori za ugradnju mogu se prilagoditi.


Ukoliko imate sljedeće potrebe, vi ste naš idealan kupac:
1. Oprema ima jasne zahtjeve za krutost i tačnost vodilice.
Svaka šina vodilica je praćena izvještajem o izmjerenoj tačnosti, s istinitim i sljedivim parametrima i zajamčenim performansama opreme.

2. Količina kupovine nije velika, a kvalitet proizvoda je stabilan.
Minimalni prag narudžbe je mali, a male serije se također mogu prilagoditi.

3. Dužina ili razmak rupa standardnog proizvoda se ne poklapaju i potrebne su nestandardne dimenzije.
Imajte crteže ili uzorke, nemojte odlagati zbog manjih problema.

4. Bojim se da će vrijeme isporuke biti odgođeno.
Ugovorom je određen datum isporuke, a svako kašnjenje će biti nadoknađeno na dnevnoj bazi, čime ćete biti sigurni.

5. Nadam se da ću pronaći izvornu fabriku koja može pružiti dugoročnu saradnju i pravovremeni tehnički odgovor.
Tehnički tim učestvuje u odabiru i pruža kompletan proces nakon prodajne usluge.

CE i ISO sertifikati, visokotehnološko preduzeće, međunarodno poznati brend i sertifikat nezavisne inovacije.

P1: Može li tip prirubnice zamijeniti kvadratni tip?
A1: Kada prostor za ugradnju dozvoljava, tip prirubnice ima bolju krutost; Ali za veće širine, kvadratni oblik je i dalje poželjan za kompaktne prilike.

P2: Da li klizači tipa prirubnice moraju biti upareni za upotrebu?
A2: Može se koristiti sa jednim klizačem (kao što je serija HWE), ili se više klizača može postaviti jedan pored drugog bez ograničenja.

P3: Mjere predostrožnosti za podmazivanje tokom instalacije prema dolje?
Preporučljivo je ugraditi mlaznicu za ulje na rezerviranu rupu iznad poklopca na kraju klizača radi lakšeg dopunjavanja goriva.

P4: Koji je standard dubine za upuštene rupe na površinama prirubnica?
A4: Prema tabeli, dubina udubljenja M4~M16 je 3,5~20mm, a moguće je i nestandardno produbljivanje.

P5: Da li nudite tipove prirubnica od nehrđajućeg čelika?
A5: Dostupno samo za mikro serije (15 i manje), standardne specifikacije moraju biti prilagođene.

P6: Kako spriječiti praznine između površine prirubnice i površine ugradnje?
A6: Upotrijebite moment ključ za ukršteno zaključavanje s preporučenim momentom i provjerite da li je ravnost manja ili jednaka 0,01 mm/m.
